DAA50 Distributeur automatique de pastilles adhésives séparateur de liner

French

Gamme

  • ACCESSOIRES

Points forts

  • Dérouleur automatique : Gain de productivité pour la production intensive en grande série
  • Séparation et récupération automatique du protecteur/liner
  • Compact : grand confort d'utilisation dans les espaces limités

Possibilités de présentation

  • Accessoire recommandé : DM100 - Support pour rouleaux de grand diamètre

Contacter le SAVObtenir un devis en 24h !

Description du DAA50, dévidoir automatique pour pièces découpées adhésives

Le DAA50 est un dévidoir électrique conçu pour la distribution automatique à grande vitesse de pastilles adhésives et pièces découpées adhésives.



Il est tout particulièrement pensé pour la distribution de pastilles, vignettes et pièces découpées petit format, telles que les codes-barres en rouleaux, les étiquettes d'emballage et packaging, etc. Grâce à un détecteur photoélectrique intégré et ajustable, l'opérateur industriel peut déterminer avec la plus grande précision la sortie de ses pièces découpées adhésives.



Grâce à son moteur à couple élevé, le dévidoir automatique pour pastilles DAA50 s'adapte à tous types de rubans de pastilles découpées adhésivées. Il accueille des rouleaux jusqu'à 152 mm de diamètre extérieur et entre 6 à 57 mm de large. Le diamètre du mandrin est de 76 mm maximum.



Ce distributeur automatique de pièces découpées autocollantes est également muni d'une brosse de freinage ajustable afin de régler la pression exercée sur les pièces découpées. Cela permet d'optimiser la séparation des pastilles découpées avec le protecteur, selon le type de rouleau, de matériaux utilisés, etc.



Caractéristiques du DAA50 :Distributeur automatique de pièce découpées adhésives et étiquettes Adezif DAA50 Labelmoto LD3000

  • Dévidoir automatique de pastilles découpées adhésives à grande vitesse (56 mm/s)
  • Compact : idéal pour les petites zones de travail
  • Rouleaux à pression réglable
  • Décolle automatiquement les pastilles du liner et les fait avancer
  • Distribue les étiquettes et les pièces découpées adhésives
  • Précision et fiabilité du photodétecteur
  • Construction en aluminium anodisé
  • Distribue les pièces découpées de 6 à 57 mm de largeur / 6 à 76 mm de longueur
  • S'adapte aux mandrins de 25 mm et 76 mm
  • Réenroulement automatique des liners pour un environnement de travail plus propre
  • Récupération facile des protecteurs (liners)
  • Aucun outil nécessaire pour s'adapter aux différentes tailles de pastilles
  • Aucun entretien nécessaire

Avantages du distributeur automatique pour pastilles autocollantes DAA50

Gain de productivité

Le DAA50 gère le process de distribution des pastilles adhésives automatiquement, de A à Z : séparation du liner, avancement du rouleau, distribution de la pastille autocollante, récupération et enroulement du liner utilisé (grâce à une bobine et des rouleaux d'entrainement intégrés), présentation de la pastille suivante. L'opérateur industriel n'a pas à se préoccuper de ces différentes actions et a simplement à récupérer la pièce découpée adhésive. le DAA50 offre ainsi un gain de temps, d'espace, de propreté, et de productivité.

Distribution ultra rapide et précise à la fois

Le dérouleur DAA50 distribue les pièces découpées autoadhésives à une cadence à grande vitesse de 56 mm/seconde. Il a la particularité d'aassocier à cette rapidité une haute précision de distribution, grâce à sa cellule de détection photoélectrique. Celle-ci repère la récupération de la pastille adhésive par l'utilisateur et déclenche alors la distribution de la pastille suivante. Ajustable, cette cellule réglable permet de calculer la longueur de dévidement en fonction de l'inclinaison de son angle.

Séparation, récupération et enroulement automatiques du protecteur

Le DAA50 décolle, récupère et ré-enroule automatiquement le liner sur un rouleau prévu à cet effet, intégré dans le dévidoir. Le poste de travail reste ainsi propre sans efforts. Ce dévidoir automatique de pastilles adhésives est compatible avec la plupart des liners et des matériaux : vinyle, papier, mousse, acétate, polyester...

Confort d'utilisation et gain de place

Compact, le dévidoir électrique de pièces découpées adhésives DAA50 permet aux opérateurs de production/fabrication de travailler efficacement et confortablement dans un espace de travail limité. Ses petites dimensions n'enlèvent rien à ses hautes performances.

Longue durée de vie

Pensé pour une utilisation intensive et pour les longues séries, le DAA50 est doté d'une structure en acier aluminium anodisé ultra robuste, qui lui assure une excellente résistance aux conditions d'utilisation extrêmes que l'on peut retrouver dans les usines ou les ateliers de fabrication/production. Sa solidité permet de protèger ses composants des agressions quotidiennes liées aux activités industrielles.



Comment utiliser le dérouleur électrique d'étiquettes en rouleau DAA50 ?

  1. Placez le rouleau de pastilles découpées adhésives sur le mandrin.
  2. Positionnez l'extrêmité du ruban sous la brosse de pression réglable.
  3. Tirez une longueur en retirant les premières pièces découpées, vous obtenez une longueur de protecteur/liner seul.
  4. Enroulez le protecteur autour du rouleau d'entrainement dédié, puis verrouillez le dispositif avec la tige métallique.
  5. Réglez la pression de la brosse ajustable à l'aide la molette en métal située sur l'axe de distribution.
  6. Réglez l'axe de la cellule de détection photoélectrique en fonction de la longueur des pièces adhésives. Le dévidoir est prêt à être utilisé.
  7. Appuyez sur le bouton ON/OFF. La première pastille découpée est distribuée.
  8. Récupérez la pastille adhésive et vérifiez que la seconde se présente bien à nouveau.
  9. Effectuez d'éventuels ajustements après avoir mis l'appareil hors tension.

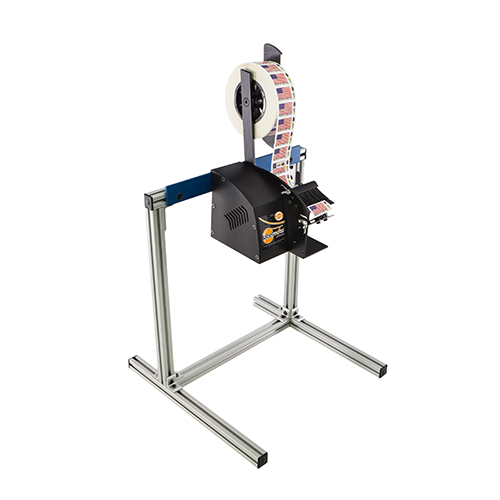

Pour une utilisation optimale avec des rouleaux jusqu'à 508 mm de diamètre, nous vous recommandons d'associer votre dévidoir DAA50 avec l'accessoire DM100, support pour rouleaux grand format.

Entretien du dévidoir automatique de pièces adhésives sur mesure DAA50

  • Très résistant, le DAA50 ne nécessite pas d'entretien particulier.
  • Vérifiez son état régulièrement pour éviter l'accumulation de poussière ou autres saletés
  • Pour tout achat de pièces détachées pour ce produit, n'hésitez pas à contacter nos experts techniques.

Autres versions du dévidoir automatique DAA50 et accessoires

Le DAA50 se décline en plusieurs versions afin de s'adapter au mieux à votre application et vos besoins.

Contactez-nous pour connaître le modèle le plus adéquat.



  • Version pour rubans plus larges : Jusque 66 mm
  • Version à dissipation électrostatique : Dévidoir antistatique qui protège des décharges électrostatiques. Utilisé pour le matériel électronique très sensible et certifié conformes aux normes de l'industrie électronique.
  • Version conforme aux normes USDA/FDA et approuvée par la CFIA : Revêtement conforme USDA/FDA, idéal pour les industries alimentaires et pharmaceutiques.

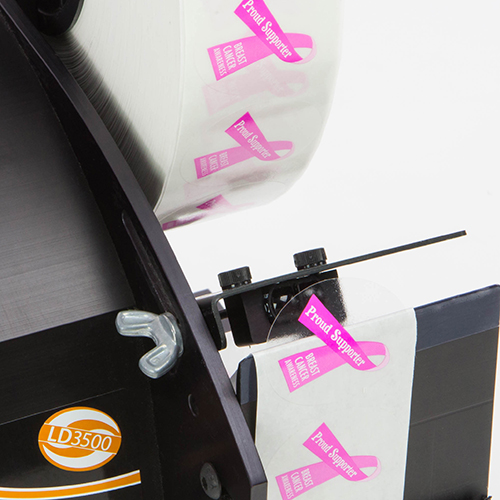

  • Version pour pièces découpées adhésives transparentes : Distribue les pastilles transparentes, telles que les étiquettes de garantie d'inviolabilité "tamper evident", les étiquettes de fermeture de cartons et autres matériaux transparents difficiles. Une plaque à bandes verticales permet un meilleur ajustement du photodétecteur pour la détection des matériaux transparents.



De nombreux accessoires sont également disponibles pour optimiser l'utilisation de votre DAA50, par exemple :

ACCESSOIRE DESCRIPTION
DM100 - Support pour rouleaux de ruban adhésif grand format Pour utiliser le DAA50 avec des rouleaux jusqu'à 508 mm de diamètre externe. Obtenir un devis en 24h
Support de suspension Permet à l'opérateur de suspendre le DAA50 pour minimiser l'encombrement sur les établis et les plateaux de table. Construction robuste en aluminium pour une stabilité et une commodité sans poids inutile ni encombrement. Obtenir un devis en 24h
Batterie externe rechargeable et chargeur Permet une utilisation portable du DAA50. Obtenir un devis en 24h

Données techniques du DAA50

INFORMATIONS TECHNIQUES - DAA50
Couleur Noir
Dimensions (LxPxH) 155 x 178 x 272 mm
Poids 1.27 kg
Largeur max. du liner 6 à 57 mm
Diamètre externe max. du rouleau 152 mm
Diamètre max. du mandrin 76 mm
Longueur max. des pastilles 6 à 76 mm
Vitesse de distribution 56 mm/sec
Alimentation

12V DC avec transformateur universel

100V - 240V AC
